машина для резки плазменного газа с чпу

Наименование: машина для резки плазменного газа с чпу< / br> Торговая марка: rbqlty< / br> Грузовой номер: 1522829304< / br> Категория: Металлический резак< / BR> Тип: RB3060< / BR> Цена: онлайн - запрос

Palabra clave:

Palabra clave:

Лазерн резак-да маг скидк

Clasificación de pertenencia:

Телефон:

  • Описание продукции
  • Компонент
  • Технические параметры
    • Название товара: машина для резки плазменного газа с чпу
    • Номер товара: 1056961737560776704

    Наименование: машина для резки плазменного газа с чпу< / br> Торговая марка: rbqlty< / br> Грузовой номер: 1522829304< / br> Категория: Металлический резак< / BR> Тип: RB3060< / BR> Цена: онлайн - запрос

    Особенности

    1.Эта машина для резки широко используется для резки листового металла различных размеров и форм.

    2.Эта машина для резки принимает структуру портального типа, двойной привод и линейную направляющую, плазменную резку.

    3.Количество факелов устанавливается в соответствии с запросом клиента. Толщина режущей пластины обычно составляет 1-60 мм.

    Двойной привод портальной структуры повышает стабильность и точность работы; двойные подъемные устройства делают работу простой и плавной.

    4.Вся свадьба толстая квадратная стальная труба с искусственным старением обработки рамы.

    Разумный дизайн рабочего стола, покрытый отделочной железной маской для защиты вертикальной стальной пластины.

    5.Разумный дизайн наклона для обеспечения обработанной заготовки.

    Принято с японским Panasonic сервопривод двигателя и Тайвань сделал высокоточные серво передачи, рейка и pinio для обеспечения низкого шума, стабильной и точной производительности.

    6.Принято с США сделал системы управления с Германией автоматического сохранения материала автоматического макета программного обеспечения.

    Оснащен резаком серии HYPERMAX powermax и оригинальным резаком производства США.

    7.Применение: резка металлических деталей, резка толстых аномальных металлических листов и сварочная обработка.

    Все виды металлических материалов, таких как сталь, медь, алюминий и нержавеющая сталь могут быть обработаны.



    rbqlty.com

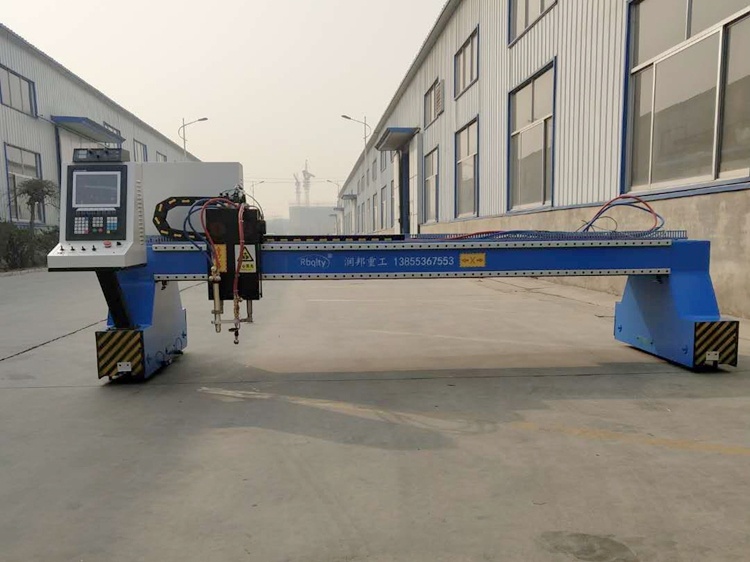

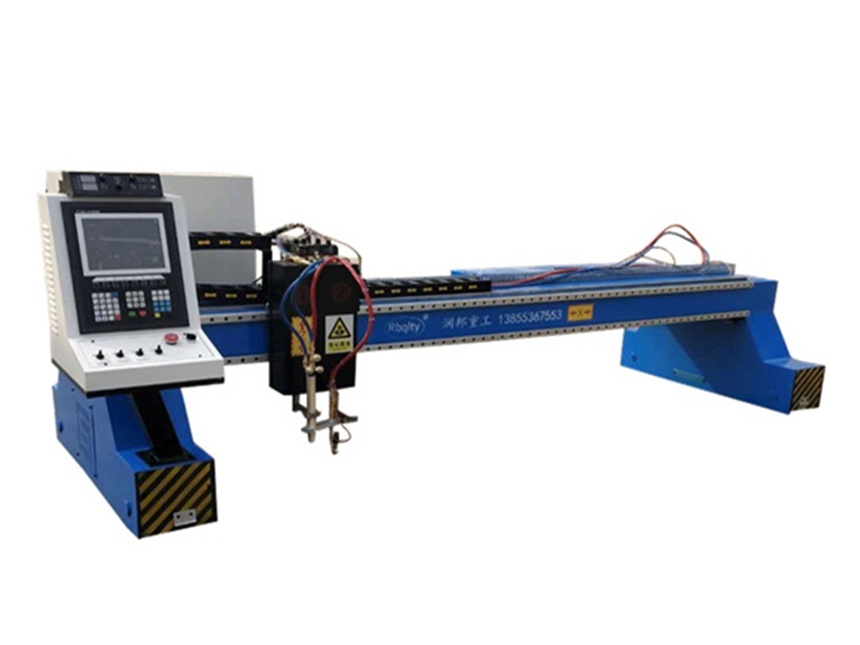

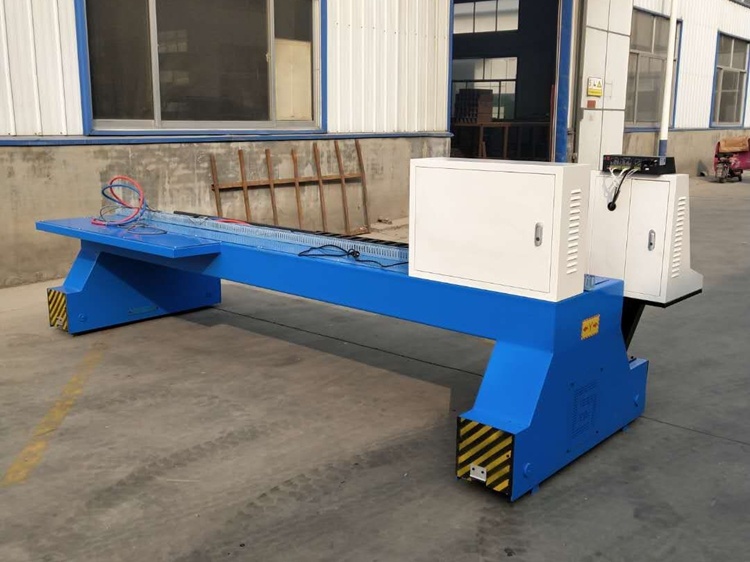

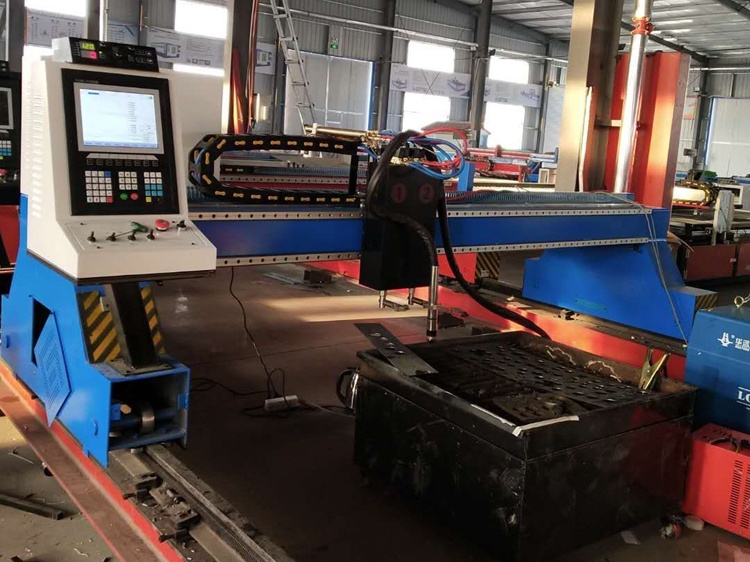

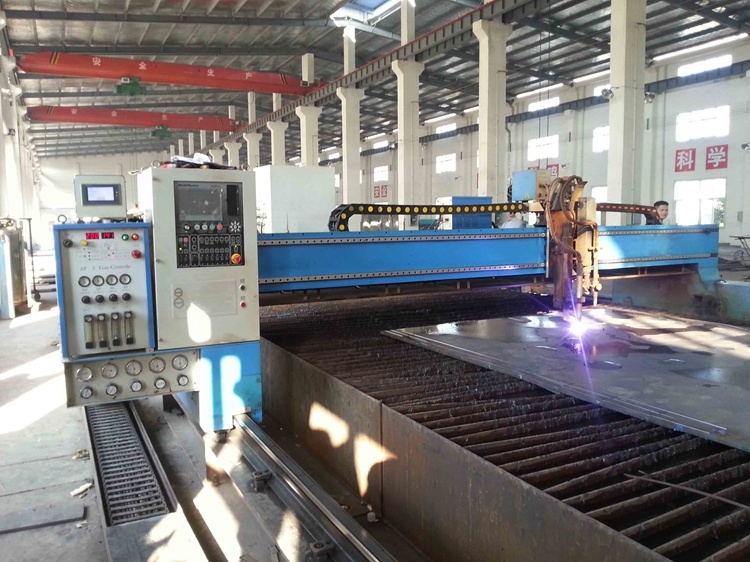

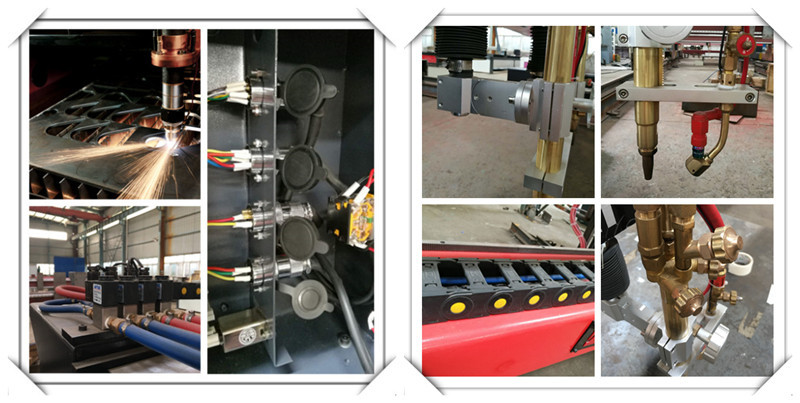

    2.Подробное изображение



    rbqlty.com

    rbqlty.com



    3.схематический эскиз

    1) Продольная направляющая козлового резака должна быть установлена на прочном основании. Обычные основания - это цементные основания и основания из двутавровой стали, показанные на рис. 1-1. Расстояние между центрами основания равно пролету заказанного козлового резака.

    Схема направляющих рельсов



    rbqlty.com



    2)При монтаже необходимо соблюдать не только прямолинейность и ровность каждого столбца направляющих рельсов, но и следить за центральным расстоянием и взаимным уровнем двух столбцов направляющих рельсов. Центральное расстояние двух столбцов продольных направляющих рельсов соответствует поперечному пролету.

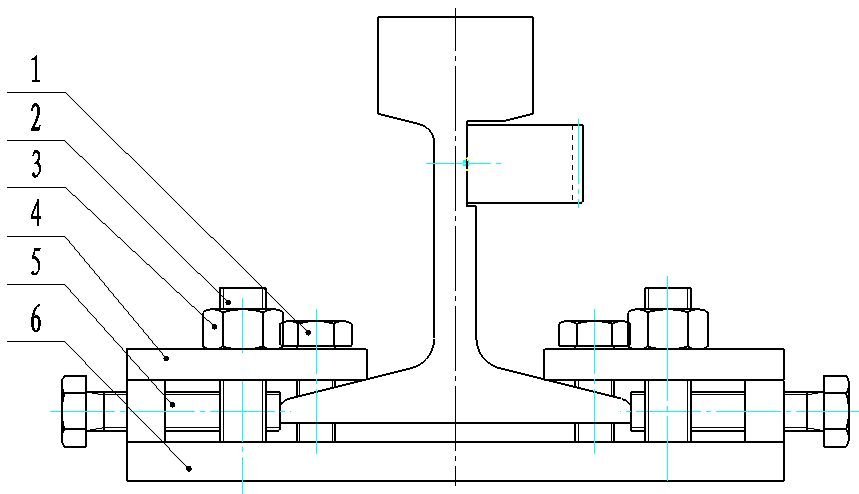

    Часть 6 приваривается к опорной плите, часть 2 герметично соединяется с частью 6, часть 1 служит для регулировки высоты, низкого уровня и уровня, часть 5 служит для регулировки центрального расстояния и прямолинейности манометра. Когда регулировка закончена, затяните винт 3 и плотно прижмите манометр к части 4.



    rbqlty.com

  • 1.Стандарт:

    плазма: воздух / кислород /H2/H35/H2O/ электричество

    Пламя: кислород /C2H2/C3H8

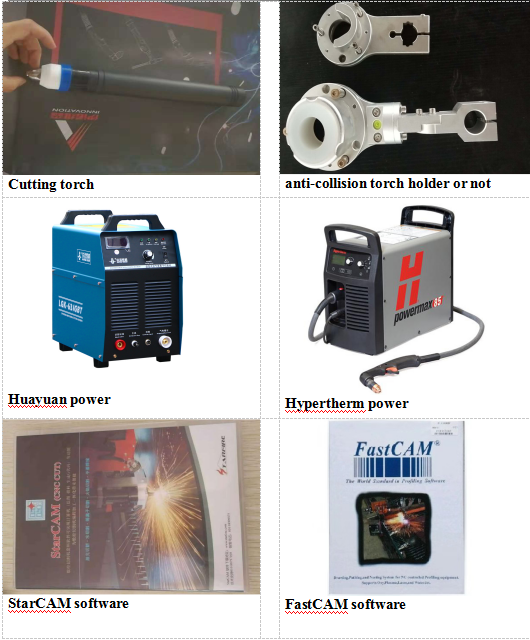

    2.Дополнительная мощность

    1.Hypertherm

    Низкая потребность в техническом обслуживании и максимальное время нормальной работы - эта система может всегда поддерживать нормальную работу.Низкие эксплуатационные расходы

    Длительный срок службы легко повреждаемых деталей, позволяет снизить затраты и продлить время нормальной работы.

    Более высокая энергоэффективность снижает потребление электроэнергии.

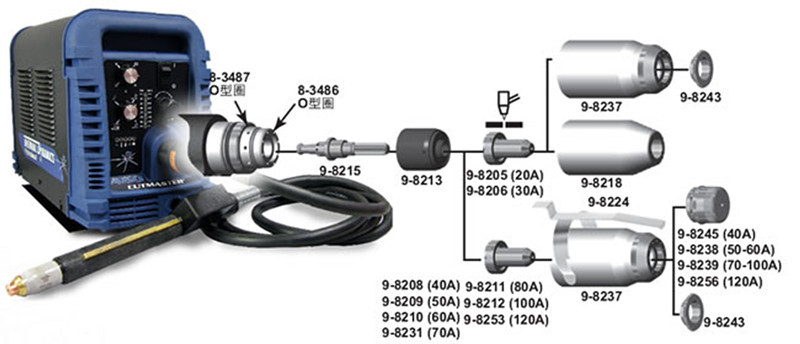

    2.Thermadyne

    Технология резки в водяном тумане, внедренная компанией Feimartre, сделала качество резки более высоким, чем в прошлом, а также позволила ей сосредоточиться на рынке тонкой плазменной резки.



    .



    3.huayuan

    Технология плавного переключения используется для улучшения условий работы трубки IGBT и значительно повышает надежность IGBT.

    Ток нарастает медленно, уменьшает воздействие дуги, снижает расход арматуры режущего пистолета.

    Инверторное управление питанием, малый объем, легкий вес, высокая эффективность, низкое потребление энергии, значительно снижает стоимость использования.

    Высокостандартный дизайн, высококачественные детали, тонкое производство, обеспечивают качество резки машины.

  • Gantry type: RB L-3060

    No.

    Имя Параметры Единица измерения Внимание

    1

    Расстояние между горизонтальными рельсами

    3000

    mm



    2

    Действительная ширина выреза

    2200

    mm

    Два факела

    3

    Длина вертикальной направляющей

    6000

    mm



    4

    Действительная длина резания

    4000

    mm



    5

    Горизонтальная эффективная резка

    ≤nominal size 20

    mm



    6

    Продолжительная эффективная резка

    ≤nominal size 20

    mm



    7

    Высота подъема факела

    ≤200

    mm



    8

    Скорость резания

    50-3500

    mm/min



    9

    Факел для резки пламени

    350

    mm



    10

    Факел плазменной резки

    320

    mm



    11

    Вес

    850

    Kg



    12

    Максимальный размер

    3400×6000×2500

    mm



Особенности

1.Эта машина для резки широко используется для резки листового металла различных размеров и форм.

2.Эта машина для резки принимает структуру портального типа, двойной привод и линейную направляющую, плазменную резку.

3.Количество факелов устанавливается в соответствии с запросом клиента. Толщина режущей пластины обычно составляет 1-60 мм.

Двойной привод портальной структуры повышает стабильность и точность работы; двойные подъемные устройства делают работу простой и плавной.

4.Вся свадьба толстая квадратная стальная труба с искусственным старением обработки рамы.

Разумный дизайн рабочего стола, покрытый отделочной железной маской для защиты вертикальной стальной пластины.

5.Разумный дизайн наклона для обеспечения обработанной заготовки.

Принято с японским Panasonic сервопривод двигателя и Тайвань сделал высокоточные серво передачи, рейка и pinio для обеспечения низкого шума, стабильной и точной производительности.

6.Принято с США сделал системы управления с Германией автоматического сохранения материала автоматического макета программного обеспечения.

Оснащен резаком серии HYPERMAX powermax и оригинальным резаком производства США.

7.Применение: резка металлических деталей, резка толстых аномальных металлических листов и сварочная обработка.

Все виды металлических материалов, таких как сталь, медь, алюминий и нержавеющая сталь могут быть обработаны.



rbqlty.com



2.Подробное изображение



rbqlty.com

rbqlty.com



3.схематический эскиз

1) Продольная направляющая козлового резака должна быть установлена на прочном основании. Обычные основания - это цементные основания и основания из двутавровой стали, показанные на рис. 1-1. Расстояние между центрами основания равно пролету заказанного козлового резака.

Схема направляющих рельсов



rbqlty.com



2)При монтаже необходимо соблюдать не только прямолинейность и ровность каждого столбца направляющих рельсов, но и следить за центральным расстоянием и взаимным уровнем двух столбцов направляющих рельсов. Центральное расстояние двух столбцов продольных направляющих рельсов соответствует поперечному пролету.

Часть 6 приваривается к опорной плите, часть 2 герметично соединяется с частью 6, часть 1 служит для регулировки высоты, низкого уровня и уровня, часть 5 служит для регулировки центрального расстояния и прямолинейности манометра. Когда регулировка закончена, затяните винт 3 и плотно прижмите манометр к части 4.



rbqlty.com
