    • Название товара: CNC 4 валка листогибочная машина
    • Номер товара: 1056962893825531904

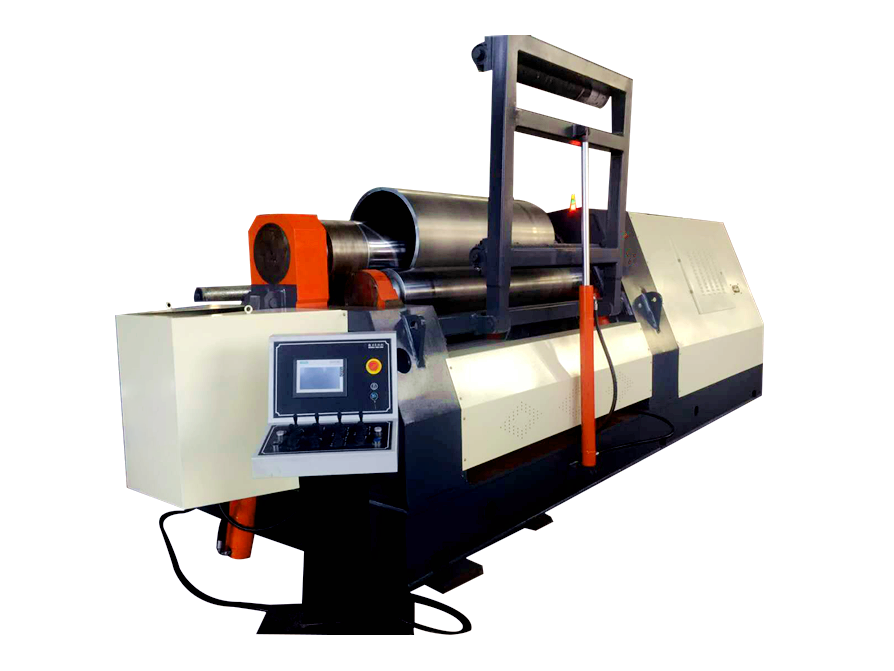

    Гидравлический CNC автоматический 4 ролика гибочный станок



    rbqlty.com

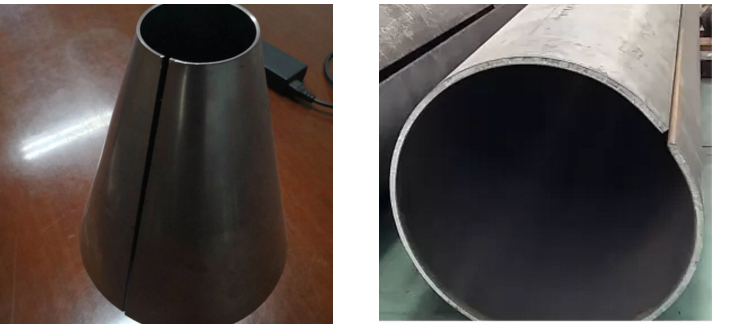

    Продольный готовый продукт:



    rbqlty.com



    Машина относится к четырехвалковой листонакатной машине, используется для производства сосудов под давлением и других отраслей промышленности предварительной гибки, намотки, имеет функцию коррекции, грубого выравнивания.

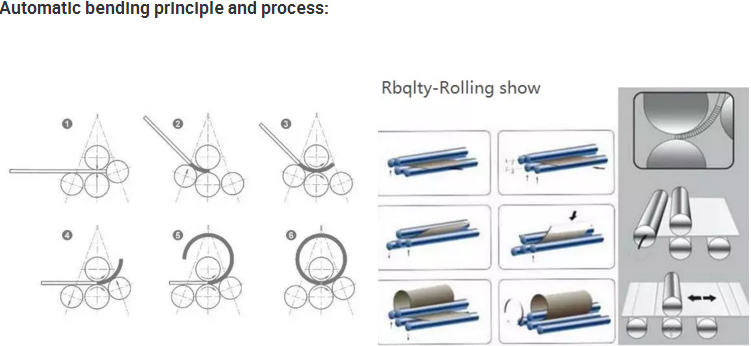

    Верхний вал приводится в движение активным роликом, нижний вал, два боковых вала, обратная рама головки и опорный вал приводятся в движение гидравлическим давлением.Вертикальный подъем нижнего вала и наклон бокового вала имеют точность синхронизации ≤ ±0.15 мм.Предварительная гибка через нижний вал, зажим конца пластины, наклон бокового вала для достижения гибки конца пластины. В соответствии с расположением двух боковых валков, можно осуществлять симметричную или асимметричную гибку, поэтому машина может быть прокатана в идеальный цилиндр с небольшим теоретическим остаточным прямым краем в одно время, и ей не нужно использовать пресс для предварительной гибки конца листа по сравнению с симметричным трехвалковым листогибом.

    Машина оснащена централизованной системой консистентной смазки. В системе управления используется интеллектуальная высокоскоростная промышленная машина управления PLC японской компании OMRON, которая контролирует положение нижнего валка, двух боковых валков, рамы обратной головки и резервного валка.

    Датчик смещения нижнего валка и двух боковых валков использует решетку. Механизм действия датчика разработан разумно, срок службы и точность контроля гарантированы. Во всех парах подшипников используются передовые технологии, ведущие продукты самых известных производителей. Гидравлический цилиндр изготовлен с высокой точностью и хорошим уплотнением, уменьшая сброс давления и утечку. Уплотнительное устройство является импортным.





    Полный гидравлический четырехвалковый гибочный станок является гидравлическим оборудованием в передовой и надежной технологической архитектуре, с достаточной

    жесткость, и другие ключевые части рабочего вала для разумного выбора, точность изготовления, высокая производительность, точность длительный

    срок хранения для долгосрочной непрерывной обработки, стабильный и надежный контроль работы, простое управление, является высокоточным,

    высокая эффективность в прокате листового металла с уникальным передовым оборудованием.

    Четырехвалковая гибочная машина подходит для гибки листового металла. Он может прокатывать круглые, дуговые и конические заготовки в определенном

    и имеет функцию предварительной гибки в конце плиты. Оставшаяся прямая сторона мала, а эффективность работы высока,

    и металлическая плита может быть грубо выровнена на станке.

    Особенности по сравнению с 3-х роликовым гибочным станком:

    1. Полный контроль ЧПУ при прокатке рулонного блока;

    2. Высокая точность гибки;

    3. Повышение эффективности работы, экономия времени и рабочей силы, экономия затрат;

    4.Может делать конусы меньшего диаметра.

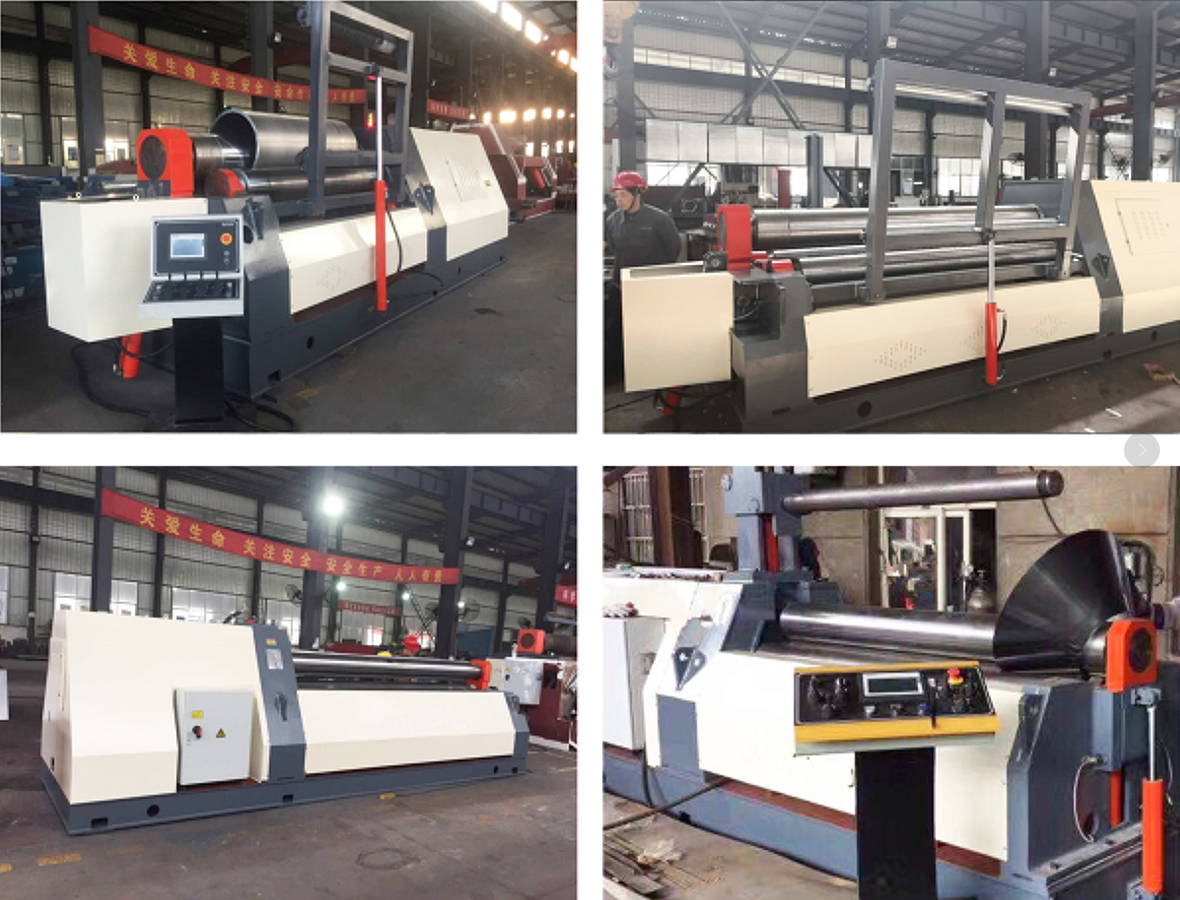

    4 роликовый прокатный станок подробное фото:



    rbqlty.com

    rbqlty.com

  • Технические параметры

    Model type Pre-
    bending
    (mm)
    Working
    length
    (mm)
    Max.
    thickness
    (mm)
    Upper
    (mm)
    Under
    (mm)
    Side
    (mm)
    Motor
    power
    (KW)
    Length
    (mm)
    Height
    (mm)
    Width
    (mm)
    Weight
    (kg)
    W12-4x2000 4 2000 4 160 140 120 2.2 3920 860 1140 2320
    W12-6x2000 6 2000 6 190 170 150 3 4020 1250 1380 3300
    W12-8x2000 8 2000 8 210 190 170 7.5 4160 1320 1370 4200
    W12-10x2000 10 2000 10 230 210 180 7.5 4160 1320 1370 4620
    W12-13x2000 13 2000 13 270 250 210 11 4510 1430 1520 6800
    W12-16x2000 16 2000 16 300 270 210 11 4420 1460 1730 7200
    W12-20x2000 20 2000 20 330 300 240 11 4470 1610 1840 9120
    W12-25x2000 25 2000 25 360 330 250 15 4400 2000 2120 10400
    W12-30x2000 30 2000 30 390 360 300 22 4790 2180 2200 18800
    W12-35x2000 35 2000 35 430 390 330 30 4300 2500 2450 24000
    W12-40x2000 40 2000 40 460 420 360 37 4500 2500 2450 32000
    W12-50x2000 50 2000 50 510 460 390 45 4500 3570 3000 45000
    W12-55x2000 55 2000 55 540 510 440 55 6000 3500 3400 51000

Гидравлический CNC автоматический 4 ролика гибочный станок



rbqlty.com



Продольный готовый продукт:



rbqlty.com



Машина относится к четырехвалковой листонакатной машине, используется для производства сосудов под давлением и других отраслей промышленности предварительной гибки, намотки, имеет функцию коррекции, грубого выравнивания.

Верхний вал приводится в движение активным роликом, нижний вал, два боковых вала, обратная рама головки и опорный вал приводятся в движение гидравлическим давлением.Вертикальный подъем нижнего вала и наклон бокового вала имеют точность синхронизации ≤ ±0.15 мм.Предварительная гибка через нижний вал, зажим конца пластины, наклон бокового вала для достижения гибки конца пластины. В соответствии с расположением двух боковых валков, можно осуществлять симметричную или асимметричную гибку, поэтому машина может быть прокатана в идеальный цилиндр с небольшим теоретическим остаточным прямым краем в одно время, и ей не нужно использовать пресс для предварительной гибки конца листа по сравнению с симметричным трехвалковым листогибом.

Машина оснащена централизованной системой консистентной смазки. В системе управления используется интеллектуальная высокоскоростная промышленная машина управления PLC японской компании OMRON, которая контролирует положение нижнего валка, двух боковых валков, рамы обратной головки и резервного валка.

Датчик смещения нижнего валка и двух боковых валков использует решетку. Механизм действия датчика разработан разумно, срок службы и точность контроля гарантированы. Во всех парах подшипников используются передовые технологии, ведущие продукты самых известных производителей. Гидравлический цилиндр изготовлен с высокой точностью и хорошим уплотнением, уменьшая сброс давления и утечку. Уплотнительное устройство является импортным.





Полный гидравлический четырехвалковый гибочный станок является гидравлическим оборудованием в передовой и надежной технологической архитектуре, с достаточной

жесткость, и другие ключевые части рабочего вала для разумного выбора, точность изготовления, высокая производительность, точность длительный

срок хранения для долгосрочной непрерывной обработки, стабильный и надежный контроль работы, простое управление, является высокоточным,

высокая эффективность в прокате листового металла с уникальным передовым оборудованием.

Четырехвалковая гибочная машина подходит для гибки листового металла. Он может прокатывать круглые, дуговые и конические заготовки в определенном

и имеет функцию предварительной гибки в конце плиты. Оставшаяся прямая сторона мала, а эффективность работы высока,

и металлическая плита может быть грубо выровнена на станке.

Особенности по сравнению с 3-х роликовым гибочным станком:

1. Полный контроль ЧПУ при прокатке рулонного блока;

2. Высокая точность гибки;

3. Повышение эффективности работы, экономия времени и рабочей силы, экономия затрат;

4.Может делать конусы меньшего диаметра.

4 роликовый прокатный станок подробное фото:



rbqlty.com

rbqlty.com
